Projeto de Arquitetura de Reservatório de Água à Superfície: Reservatório do Penso

Município de Sernancelhe

Introdução

Este artigo técnico detalha o projeto de arquitetura para a construção de um reservatório de água à superfície com capacidade de 50m³, localizado no Penso. A infraestrutura foi projetada para integrar uma célula de armazenamento cilíndrica e uma câmara de manobra técnica, assegurando a funcionalidade operacional e a preservação da qualidade da água destinada ao abastecimento público.

---

Contexto e Necessidade

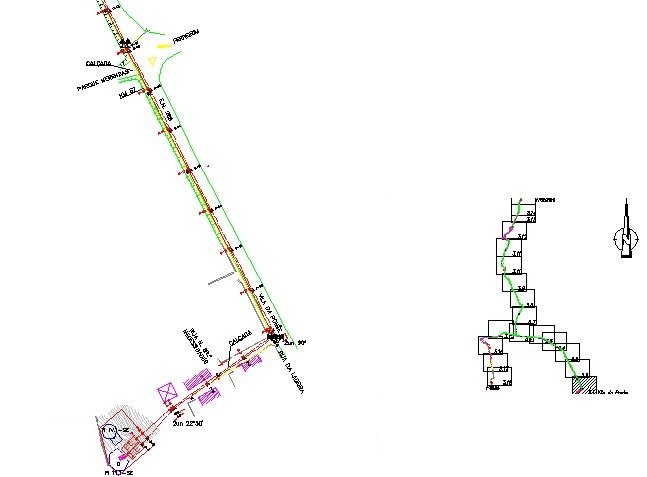

A intervenção surge da necessidade de reforçar a capacidade de armazenamento no sistema de abastecimento local, especificamente na parcela de terreno onde já se encontra o reservatório do Penso em operação. O desafio técnico consistiu em projetar uma estrutura que se articulasse com a unidade existente, respeitando o levantamento topográfico do local e garantindo uma implantação que permita a futura integração hidráulica otimizada entre os dois reservatórios.

---

Resumo do Projeto Realizado

O projeto focou-se na durabilidade estrutural e na implementação de soluções técnicas rigorosas de impermeabilização e manutenção:

• Célula de Armazenamento: Unidade cilíndrica em betão armado com 4,60 m de raio interior e 3,00 m de altura de água útil (altura total livre de 3,30m). A face superior da célula possui uma inclinação mínima de 1% para facilitar a lavagem e escorrência de águas.
• Câmara de Manobra: Edificação técnica adjacente em betão armado e alvenaria de tijolo, dimensionada para alojar tubagens, válvulas e acessórios com espaço adequado para manutenção. Inclui indicadores de nível pneumáticos ou elétricos e ventilação natural.
• Impermeabilização e Cobertura: Sistema multicamada composto por betão leve de argilas expandidas, pintura a flintKote e tela asfáltica com acabamento em xisto. Foi aplicado um aterro calorífico de 0,20m de terra sobre a cobertura para estabilidade térmica.
• Gestão Hidráulica: No fundo da célula, previu-se uma caldeira para permitir o aproveitamento total da capacidade sem sucção de impurezas. As descargas de fundo e superfície foram executadas em PVC, enquanto a tubagem interior utiliza ferro fundido dúctil flangeado.
• Materiais e Acabamentos:
  • Utilização de aço inoxidável AISI 316 em escadas interiores para prevenir corrosão.
  • Rebocos em contacto com a água com argamassa de 500kg de cimento/m³ e aditivo impermeabilizante.
  • Pintura exterior a tinta plástica sobre primário de cor branca.
• Arranjos Exteriores: Regularização do terreno com saibro compactado, construção de escadas térreas em betão ciclópico para gestão de desníveis e vedação perimetral com 2m de altura.

O prazo previsto para a execução integral da obra, incluindo a estrutura e a câmara de manobras, é de seis meses.

---
