Projeto de Reservatório de Água à Superfície de 200 m³: Ferreirim

Município de Sernancelhe

Introdução

Este artigo apresenta o projeto técnico de execução de um reservatório de água à superfície com capacidade de 200 m³, localizado em Ferreirim. A solução técnica baseia-se num sistema de armazenamento circular pré-fabricado (tipo ACONTANK), integrando uma célula de armazenamento de elevado desempenho e uma câmara de manobra adjacente para controlo e manutenção operacional.

---

Contexto e Necessidade

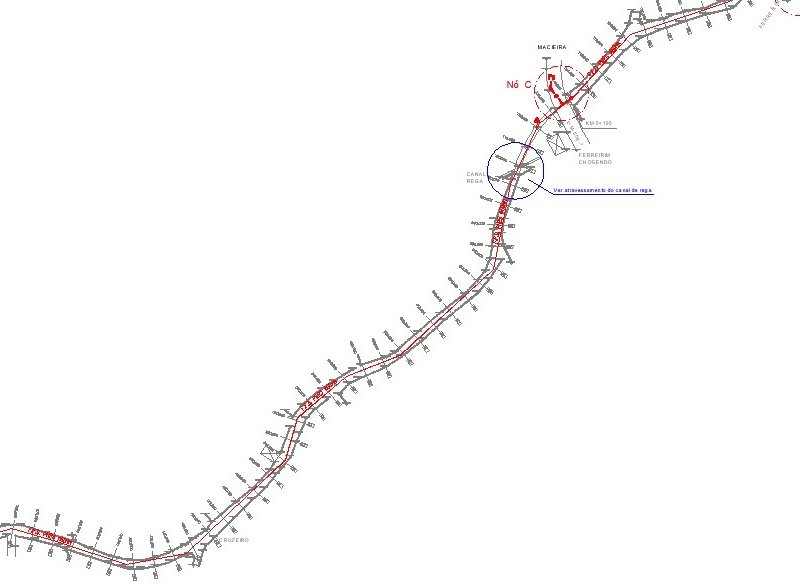

O projeto surge da necessidade de reforçar a capacidade de armazenamento de água no sistema de abastecimento de Ferreirim. A intervenção ocorre numa parcela de terreno onde já se encontra um reservatório em operação, exigindo uma integração cuidadosa. A implantação teve como base um levantamento topográfico rigoroso, assegurando a articulação técnica e hidráulica entre a nova unidade e as infraestruturas existentes no local.

---

Resumo do Projeto Realizado

O projeto focou-se na implementação de uma solução pré-fabricada de alta resistência e tecnologia de pós-esforço:

• Estrutura do Reservatório: Sistema circular com 8,85 m de diâmetro interior e 4,00 m de altura total (nível máximo de água de 3,50 m). A célula é composta por uma laje de fundação e 12 painéis de parede pré-fabricados em betão C35/45.
• Tecnologia de Estanquidade: As juntas verticais entre painéis são seladas através de pós-esforço perimetral com monocordões de aço, protegidos por massa anticorrosiva e bainhas em PVC. O sistema garante a compressão constante das juntas e a estanqueidade total através da aplicação de argamassa expansiva, mastique e viga de travamento com pintura epóxi.
• Cobertura e Suporte: Cobertura executada em segmentos pré-fabricados assentes sobre as paredes e num pilar central também pré-fabricado. Inclui negativos para ventilação e entrada de homem para manutenção.
• Análise Estrutural e Dimensionamento: Dimensionado segundo o REBAP e o EuroCódigo 2, o projeto considerou ações permanentes, sobrecarga na cobertura, impulso hidrostático, efeitos de temperatura e ação sísmica (Zona D, Terreno Tipo II).
• Câmara de Manobra: Edificação técnica adjacente com fundações diretas, vigas e pilares em betão armado e alvenaria de tijolo. Projetada para alojar tubagens e acessórios, inclui indicadores de nível (pneumáticos ou elétricos) e sistemas de drenagem de águas pluviais.
• Materiais e Acabamentos:
  • Betão: C35/45 (pré-fabricados), C30/37 (juntas) e C20/25 (fundações).
  • Proteção e Impermeabilização: Coberturas tratadas com betão leve de argilas expandidas, pintura a flintkote e tela asfáltica. Escadas em aço inoxidável classe AISI 316 para resistência à corrosão.
  • Revestimentos: Pavimentos em mosaico hidráulico e superfícies pintadas com tinta de água e tinta plástica sobre primário.
• Arranjos Exteriores: Regularização do terreno com saibro compactado, construção de escadas térreas em betão ciclópico para gestão de desníveis e vedação perimetral com 2,00 m de altura e portões de acesso.

---
